Аппарат для лазерной сварки пресс-форм — это сложное оборудование, широко используемое в различных отраслях промышленности, включая автомобильную, аэрокосмическую и производственную. Он использует лазерные лучи высокой энергии для сварки форм с высокой точностью и эффективностью. Однако генерирующие лазер компоненты машины выделяют значительное количество тепла во время работы. Для обеспечения стабильной работы и долгосрочной надежности машины необходима эффективная система охлаждения.
Важность охлаждения в машине для лазерной сварки пресс-форм
Источник лазера в машине для лазерной сварки пресс-форм, такой как волоконный лазер или твердотельный лазер, генерирует тепло как побочный продукт своей работы. Чрезмерное тепло может вызвать ряд проблем. Во-первых, это может привести к эффектам термолинзирования в резонаторе лазера, которые искажают лазерный луч и снижают его качество. Это приводит к снижению качества сварки, в том числе к неравномерному проплавлению, ширине и прочности сварного шва. Во-вторых, высокие температуры могут повредить чувствительные компоненты лазерной системы, такие как лазерные диоды, оптические волокна и зеркала. Это не только сокращает срок службы этих компонентов, но также увеличивает затраты на техническое обслуживание и время простоя машины.
Кроме того, система охлаждения также играет роль в поддержании стабильности механических и электрических компонентов машины. Например, система управления и блоки питания могут подвергнуться нагреву, что приведет к сбоям в работе или неточному управлению процессом сварки. Поэтому хорошо спроектированная система охлаждения имеет решающее значение для общей производительности и долговечности аппарата для лазерной сварки пресс-форм.
Компоненты системы охлаждения
Чиллер
Охладитель — это сердце системы охлаждения в машине для лазерной сварки пресс-форм. Он отвечает за отвод тепла от лазерного источника и других теплогенерирующих компонентов. Типичный чиллер состоит из компрессора, конденсатора, испарителя и хладагента. Компрессор сжимает газообразный хладагент, повышая его температуру и давление. Затем горячий хладагент проходит через конденсатор, где отдает тепло в окружающую среду и конденсируется в жидкость. Затем жидкий хладагент проходит через расширительный клапан, который снижает его давление и температуру. Затем холодный хладагент поступает в испаритель, где поглощает тепло воды или охлаждающей жидкости, циркулирующей через лазерную систему.
Доступны различные типы чиллеров, включая чиллеры с воздушным охлаждением и чиллеры с водяным охлаждением. Чиллеры с воздушным охлаждением более компактны и проще в установке, так как не требуют отдельного источника воды. Они используют вентиляторы для рассеивания тепла от конденсатора в окружающий воздух. Однако они менее эффективны, чем чиллеры с водяным охлаждением, особенно в условиях высоких температур. Чиллеры с водяным охлаждением, напротив, используют воду для отвода тепла от конденсатора. Они более эффективны и могут обеспечить лучшую эффективность охлаждения, но требуют надежного водоснабжения и правильной дренажной системы.
Охлаждающие трубы и фитинги
Охлаждающие трубы и фитинги используются для циркуляции охлаждающей жидкости между охладителем и тепловыделяющими компонентами в машине для лазерной сварки пресс-формы. Эти трубы обычно изготавливаются из материалов, обладающих хорошей теплопроводностью, например меди или нержавеющей стали. Они предназначены для минимизации падения давления и обеспечения плавного потока охлаждающей жидкости. Фитинги, такие как колена, тройники и муфты, используются для соединения труб и направления потока охлаждающей жидкости к соответствующим компонентам.
Теплообменники
В некоторых случаях в системе охлаждения используются теплообменники для передачи тепла между различными жидкостями. Например, теплообменник жидкость-жидкость может использоваться для передачи тепла от хладагента, циркулирующего через лазерную систему, к вторичному хладагенту, такому как вода из градирни. Это может помочь повысить эффективность системы охлаждения и снизить нагрузку на чиллер.
Особенности проектирования системы охлаждения
Охлаждающая способность
Охлаждающая способность системы должна быть тщательно рассчитана с учетом теплогенерирующей способности лазерного источника и других компонентов аппарата для лазерной сварки пресс-формы. Необходимо учитывать такие факторы, как мощность лазера, рабочий цикл и температура окружающей среды. Если охлаждающая способность слишком низкая, машина не сможет эффективно рассеивать тепло, что приведет к перегреву. С другой стороны, если мощность охлаждения слишком высока, это приведет к ненужному потреблению энергии и увеличению затрат.
Скорость потока
Скорость потока охлаждающей жидкости также является важным фактором. Для обеспечения эффективной передачи тепла от тепловыделяющих компонентов к охлаждающей жидкости требуется достаточная скорость потока. Скорость потока обычно определяется размером и типом охлаждающих труб, а также производительностью насоса. Если скорость потока слишком низкая, охлаждающая жидкость не сможет достаточно быстро отводить тепло, что приведет к появлению горячих точек в компонентах.
Контроль температуры
Точный контроль температуры необходим для правильной работы аппарата лазерной сварки пресс-форм. Система охлаждения должна быть способна поддерживать температуру лазерного источника и других компонентов в узком диапазоне. Этого можно добиться за счет использования датчиков температуры и контроллеров. Датчики температуры контролируют температуру компонентов, а контроллеры соответствующим образом корректируют работу чиллера и расход теплоносителя.
Решения нашей компании для систем охлаждения
Являясь ведущим поставщиком машин для лазерной сварки пресс-форм, мы понимаем важность надежной системы охлаждения. Наши машины оснащены современными системами охлаждения, которые разработаны с учетом конкретных требований различных применений.
Мы предлагаем широкий выбор чиллеров с различной холодопроизводительностью, чтобы наши клиенты могли выбрать наиболее подходящий вариант для своих нужд. Наши чиллеры энергоэффективны и оснащены современными системами управления, которые позволяют поддерживать точный контроль температуры. Кроме того, мы используем высококачественные охлаждающие трубы и фитинги, обеспечивающие плавный и надежный поток охлаждающей жидкости.
Мы также предоставляем индивидуальные решения для систем охлаждения для клиентов, у которых есть особые требования. Наша команда экспертов может работать с вами над разработкой системы охлаждения, оптимизированной для вашей конкретной машины для лазерной сварки пресс-форм и ее применения.

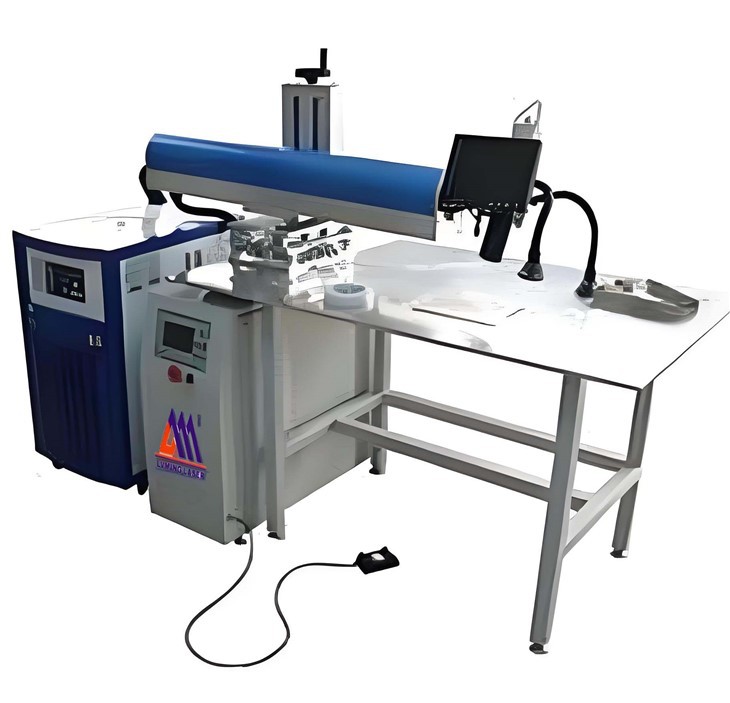

Если вы заинтересованы в нашемЛазерный сварочный аппарат платформы мощностью 6000 Вт,Индивидуальный лазерный сварочный аппаратилиСварочный аппарат для рекламных персонажейили если у вас есть какие-либо вопросы о наших решениях для систем охлаждения, свяжитесь с нами для подробного обсуждения. Мы стремимся предоставить вам лучшие продукты и услуги для удовлетворения ваших производственных потребностей.
Заключение
Система охлаждения аппарата для лазерной сварки пресс-форм является важнейшим компонентом, обеспечивающим стабильную работу и долгосрочную надежность аппарата. Он состоит из нескольких компонентов, включая охладитель, охлаждающие трубы и теплообменники, и требует тщательного проектирования с точки зрения охлаждающей способности, скорости потока и контроля температуры. Как поставщик, мы стремимся предоставлять нашим клиентам высококачественные решения в области систем охлаждения. Если вы ищете аппарат для лазерной сварки пресс-форм или вам необходимо модернизировать существующую систему охлаждения, мы приглашаем вас связаться с нами для получения дополнительной информации и обсуждения закупок.
